Cable Axv/Data Axv/Dsta 0.6/1 Kv XLPE Double Steel Tape Armoured PVC Cable

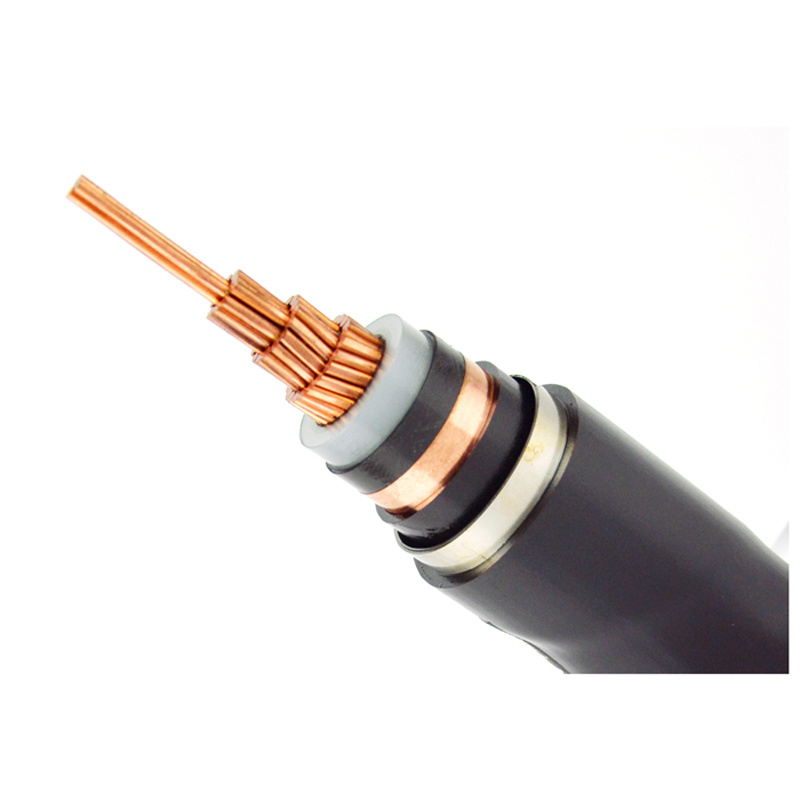

Cable Axv/Data Axv/Dsta 0.6/1 Kv XLPE Double Steel Tape Armoured PVC Cable image

Get Latest Price Request a quote

Product Details

Model NO.

Cable AXV/DATA AXV/DSTA

Current

AC Cable

Insulation Material

XLPE

Sheath Material

PVC

Material Shape

Round Wire

Wire Core Material

Red Copper Wire

Certification

ISO, CCC

Model

Axv

Brand

OEM

Transport Package

Wooden Drum

Specification

10-400mm2

Trademark

OEM

Origin

China(Mainland)

HS Code

8544492100

Production Capacity

50 Kilometer/Month

Product Description

OVERVIEW

AXV/DATA, AXV/DSTA cables for underground electricity transmission and distribution system, voltage level 0.6/1 kV, fixed installation.

APPLIED STANDARD
• TCVN 5935-1/ IEC 60502-1
• TCVN 6612/ IEC 60228

IDENTIFY STRINGS

with colored tape between the conductor and natural color insulation

Insulation:
1 core cable: natural color, no color tape
Multi-core cables: Red, yellow, blue, black
Casing: Black

Rated voltage U₀/U: 0,6/1 kV.
Test voltage: 3,5 kV (5 minutes).
Maximum conductor temperature for normal operation is 90ºC
Maximum conductor temperature for short-circuit (5s maximum duration) is 250ºC

AXV/DSTA CABLE – 2 TO 4 CORES.

Conductor			Nominal thickness of insulation	Nominal thickness of steel tape			Nominal thickness of sheath			Approx. overall diameter			Approx. mass
Nominal area	Approx. conductor diameter	Max. DC resistance at 20 0C	Nominal thickness of insulation	2 Core	3 Core	4 Core	2 Core	3 Core	4 Core	2 Core	3 Core	4 Core	2 Core	3 Core	4 Core
mm2	mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
10	3,75	3,08	0,7	0,2	0,2	0,2	1,8	1,8	1,8	16,5	17,4	18,7	371	420	487
16	4,65	1,91	0,7	0,2	0,2	0,2	1,8	1,8	1,8	18,3	19,3	20,9	450	518	609
25	5,80	1,20	0,9	0,2	0,2	0,2	1,8	1,8	1,8	21,4	22,7	24,6	591	691	822
35	6,85	0,868	0,9	0,2	0,2	0,2	1,8	1,8	1,8	23,5	24,9	27,2	694	818	980
50	8,00	0,641	1,0	0,2	0,2	0,2	1,8	1,8	1,9	26,2	27,8	30,6	858	1026	1256
70	9,70	0,443	1,1	0,2	0,2	0,2	1,9	1,9	2,0	30,3	32,2	35,9	1124	1361	1715
95	11,30	0,320	1,1	0,2	0,2	0,5	2,0	2,1	2,2	34,0	36,3	41,2	1410	1734	2643
120	12,80	0,253	1,2	0,5	0,5	0,5	2,1	2,2	2,4	38,6	41,2	45,9	2144	2574	3196
150	14,13	0,206	1,4	0,5	0,5	0,5	2,3	2,4	2,5	42,6	45,9	50,9	2552	3133	3839
185	15,70	0,164	1,6	0,5	0,5	0,5	2,4	2,5	2,7	47,1	50,7	56,0	3032	3695	4541
240	18,03	0,125	1,7	0,5	0,5	0,5	2,6	2,7	2,9	52,9	56,9	62,9	3714	4593	5664
300	20,40	0,100	1,8	0,5	0,5	0,5	2,7	2,9	3,1	58,7	62,9	69,5	4488	5536	6857
400	23,20	0,0778	2,0	0,5	0,5	0,5	3,0	3,1	3,4	65,6	70,1	78,5	5470	6749	8529
